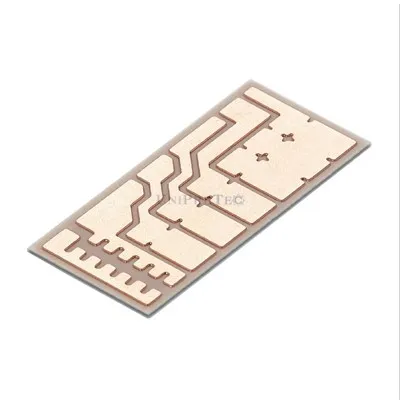

Paksu alumiiniumoksiidi keraamiline põhimik

Paksu alumiiniumoksiidi keraamiline substraat on mitmesuguste elektrooniliste rakenduste jaoks kriitiline komponent. See spetsiaalne substraat on valmistatud alumiiniumoksiidist ja "paks kile" viitab keraamika pinnale mitme kihi juhtivate ja isoleermaterjalide sadestamise ja põletamise protsessile, mis võimaldab integreerida erinevaid elektroonilisi komponente.

Koosseis

Substraat koosneb peamiselt alumiiniumoksiidist (Al2O3), mis on tuntud oma suure dielektrilise tugevuse ja erakordse termilise stabiilsuse poolest. See tagab, et aluspind talub kõrgeid temperatuure ja karme töötingimusi.

Tootmisprotsess

1. Substraadi ettevalmistamine

Protsess algab tavaliselt kvaliteetse alumiiniumoksiidi keraamilise lehega. See leht lõigatakse, lihvitakse ja poleeritakse soovitud mõõtmete ja pinnaviimistluse saavutamiseks.

2. Paksu kile sadestamine

Paksude kilekihtide ladestamine hõlmab juhtivate ja isoleerivate pastade segu siiditrükkimist keraamilise substraadi pinnale. Need pastad koosnevad peeneks jahvatatud metalliosakestest (nt hõbe, kuld) ja isoleermaterjalidest (nt klaasfritid). Siiditrükiprotsess loob täpsed juhtivad jäljed ja isolatsioonikihid.

3. Kuivatamine ja põletamine

Pärast sadestamist läbib substraat kuivatusprotsessi, et eemaldada pastast lahustid. Seejärel põletatakse see kõrge temperatuuriga ahjus, mis paagutab materjalid, sulatades need alumiiniumoksiidi substraadiga. See põletusprotsess on soovitud elektriliste ja mehaaniliste omaduste saavutamiseks ülioluline.

4. Komponentide kinnitus

Kui paksud kilekihid on paigas, saab spetsiaalsete jootmistehnikate või juhtivate liimide abil aluspinnale kinnitada elektroonilisi komponente, nagu takistid, kondensaatorid ja pooljuhtkiibid.

5. Lõplik testimine ja kvaliteedikontroll

Kokkupandud substraat läbib põhjaliku testimise, et tagada selle vastavus kindlaksmääratud elektriliste ja mehaaniliste jõudluse kriteeriumidele. See võib hõlmata elektrilise järjepidevuse testimist, isolatsioonitakistuse mõõtmist ja termilise tsükli katseid.

Rakendused

Paksu kile alumiiniumoksiidi keraamilised substraadid leiavad laialdast kasutust erinevates elektroonilistes rakendustes, sealhulgas:

1. Integraallülitused (IC-d)

Need on aluseks elektroonikakomponentide kokkupanekul, pakkudes vajalikke elektriühendusi ja mehaanilist tuge IC-kiipidele.

2. Mikroelektroonika

Need substraadid on miniatuursete elektroonikaseadmete, näiteks andurite, MEMS-i (mikroelektromehaaniliste süsteemide) ja mikrofluidiliste seadmete tootmisel üliolulised.

3. Jõuelektroonika

Kõrge soojusjuhtivuse tõttu kasutatakse alumiiniumoksiidi substraate tavaliselt toitemoodulites, kus tõhus soojuse hajutamine on seadme jõudluse säilitamiseks ülioluline.

4. RF- ja mikrolaineseadmed

Alumiiniumoksiidi kõrgsageduslikud omadused muudavad selle sobivaks rakendustes, mis hõlmavad raadiosagedus- (RF) ja mikrolainesignaale, näiteks telekommunikatsiooni- ja radarisüsteemides.

5. LED pakend

Alumiiniumoksiidi substraadid mängivad olulist rolli LED-seadmete (valgusdiood) elektriühenduste ja soojusjuhtimise tagamisel.

Eelised

1. Kõrge elektriisolatsioon

Erakordsed elektriisolatsiooniomadused hoiavad ära soovimatu voolulekke, tagades usaldusväärse elektroonilise jõudluse.

2. Soojusjuhtimine

Kõrge soojusjuhtivus aitab tõhusalt hajutada soojust, mis on suure võimsusega rakendustes kriitiline tegur.

3. Mõõtmete stabiilsus

Alumiiniumoksiidi keraamilistel aluspindadel on madal soojuspaisumine, mis tagab stabiilsuse erinevates temperatuurikeskkondades.

4. Ühilduvus mikrotootmistehnikatega

Neid substraate saab hõlpsasti integreerida mikrotootmisprotsessidesse, võimaldades luua keerulisi ja miniatuurseid elektroonilisi skeeme.
